환수용 거름망 만들기
환수용 거름망은 수조의 물을 펌프로 뽑아 올릴 때 새우가 빨려 들어가지 않도록 겉에 거름망을 설치한 장치를 말합니다. 환수용 거름망을 통해 뽑아올린 물은 배관을 통해 벤츄리로 보내져 공기와 함께 배출되어 수조안의 물을 순환시키는 역할을 합니다. 또한 벤츄리는 수조 바닥의 슬러지를 부양시키고 산소를 불어 넣어주는 역할도 합니다.

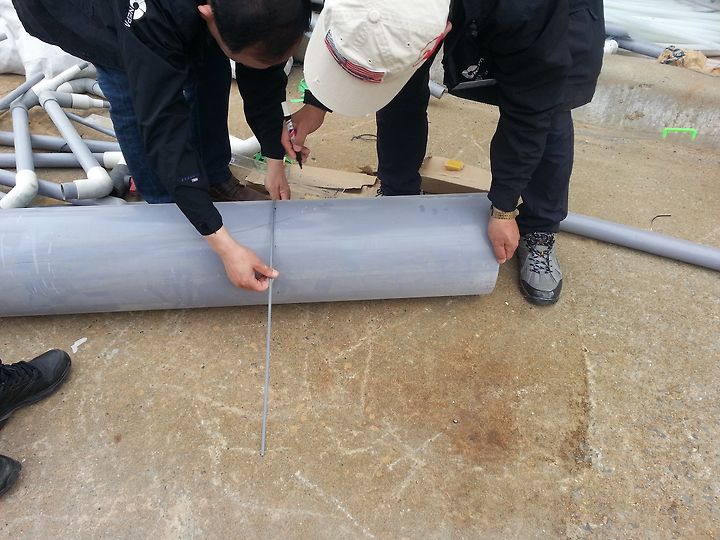

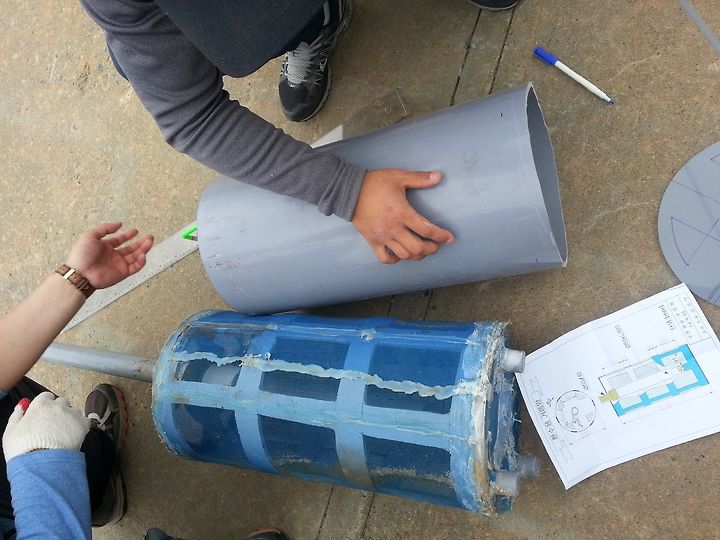

환수용 거름망을 만들기 위해서는 우선 250mm 배관이 필요합니다. 길이는 538mm 길이로 자릅니다.

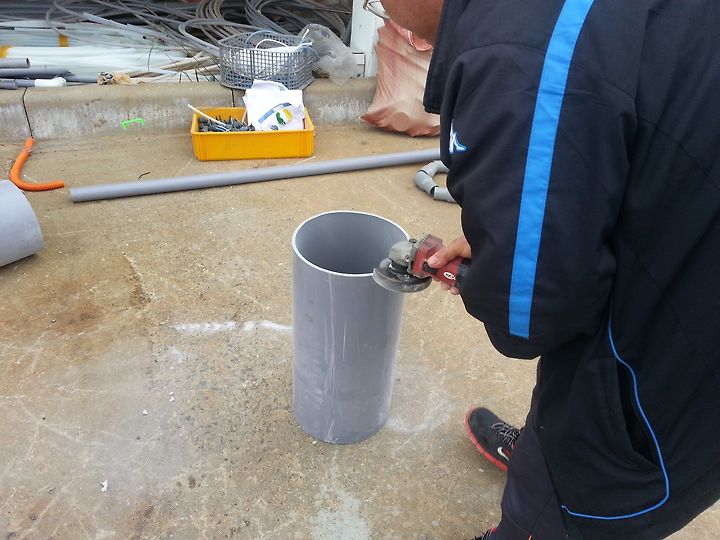

자른 부위의 표면을 매끄럽게 해 줍니다. 윗판과 밑판을 용접해야 하니까요.

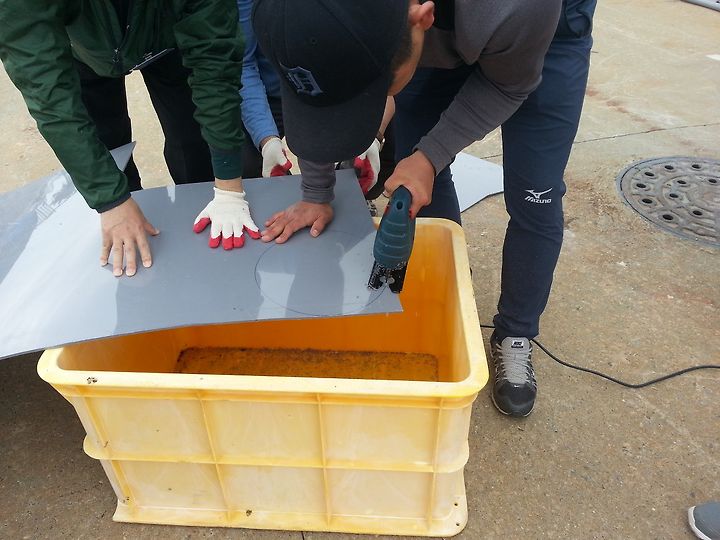

다음에는 배관의 위와 밑을 막아줄 윗판과 밑판을 잘라 냅니다.

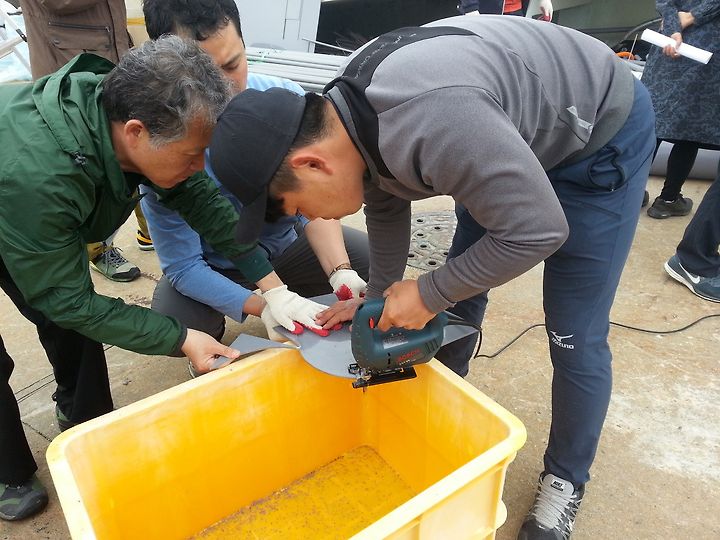

전기 톱을 사용할 때는 다치지 않도록 안전에 유의해야 합니다.

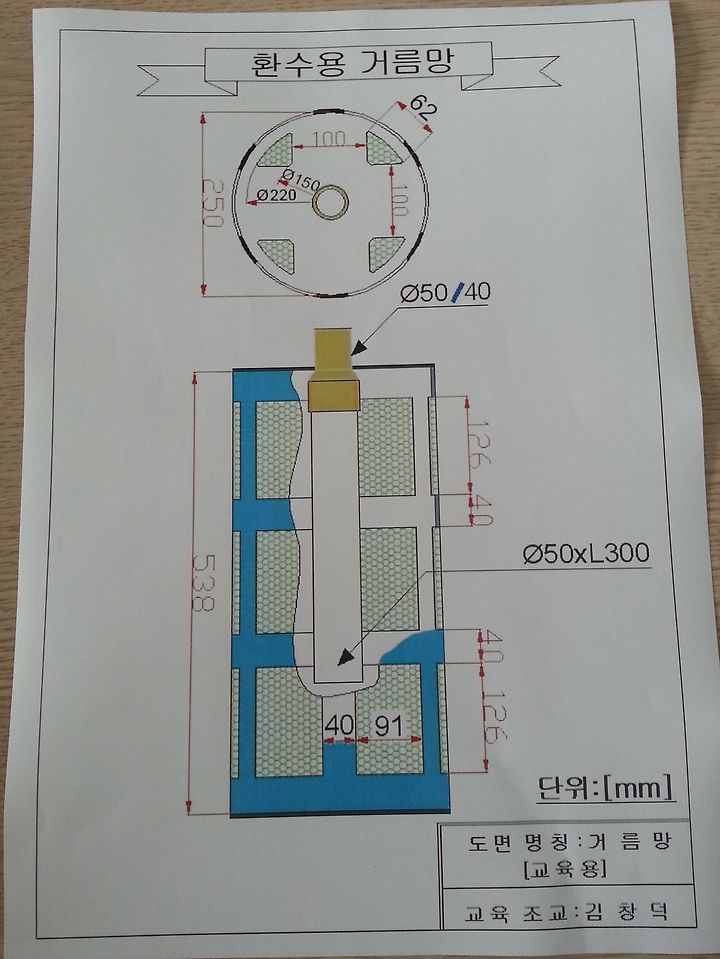

잘라낸 윗판은 배관이 지날 수 있도록 가운데에 구멍을 뚫습니다. 그리고 물이 들어올 수 있도록 각각 4군데 잘라낼 부분을 도안 합니다.
50 / 40 레듀사에 물을 빨아들이는 집수배관을 연결합니다. 이때 반드시 접착제를 사용하여 단단히 고정될 수 있게 합니다. 또한 중간에서도 물을 빨아들일 수 있도록 중간중간을 커터기로 잘라 줍니다.

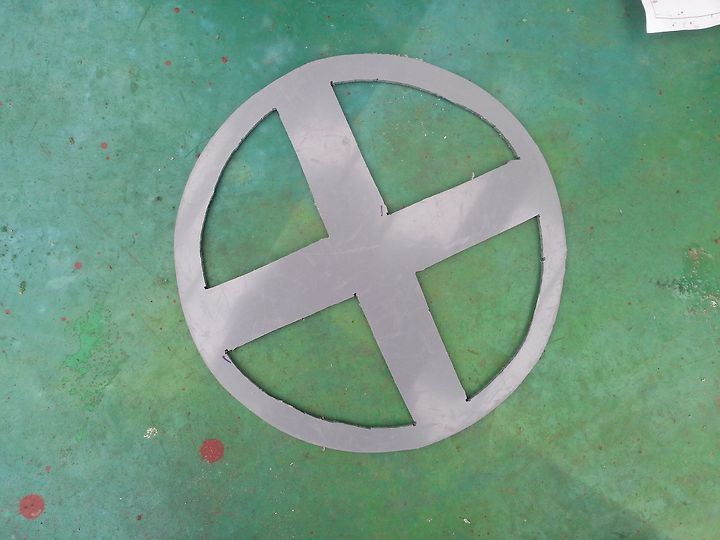

밑 판은 물이 들어올 수 있는 부분을 도면보다 더 크게 잘라 사육수의 유입을 원활하게 했습니다.
몸통 부분도 물이 유입될 수 있는 부분을 잘라낼 수 있도록 샘플을 놓고 도안했습니다.

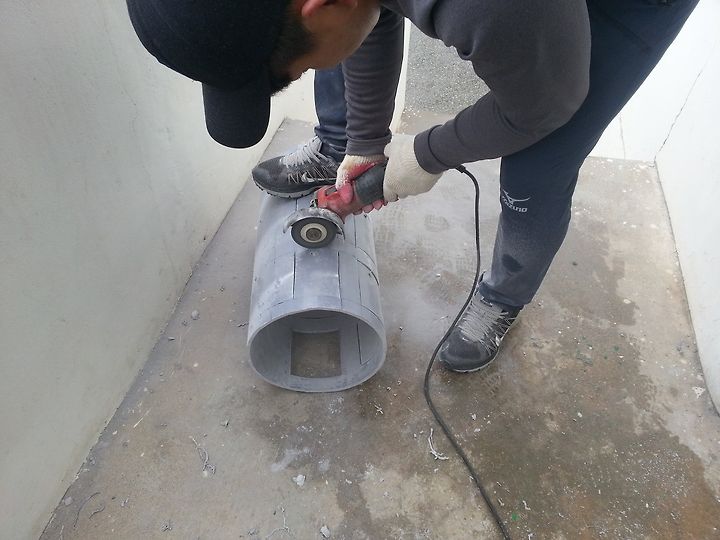

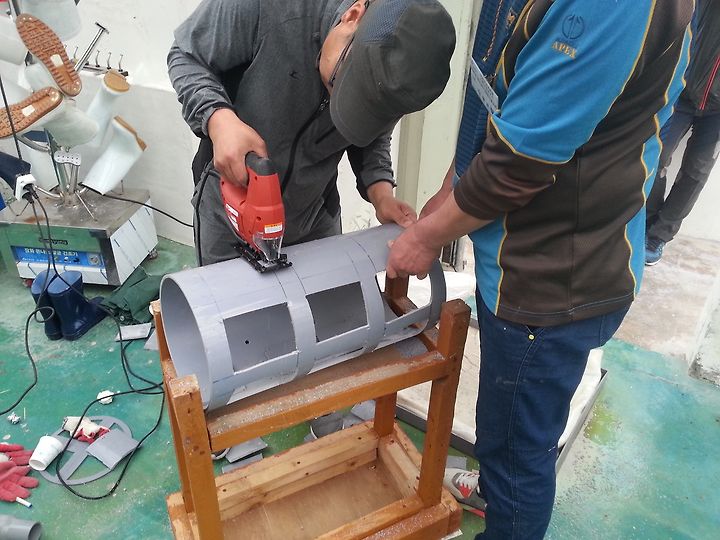

재단할 부분이 도안된 몸통은 커터기를 이용하여 잘라냅니다.
몸통을 잘라낼 때도 안전사고가 발생하지 않도록 조심합니다.

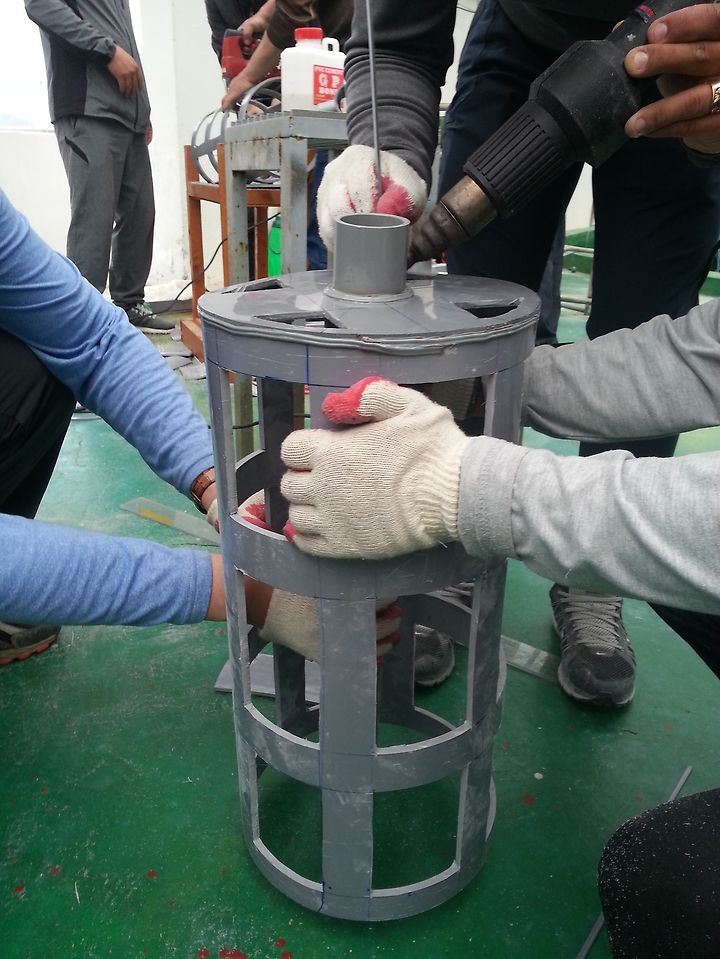

몸통 부분에 윗판을 용접하여 붙힘니다.

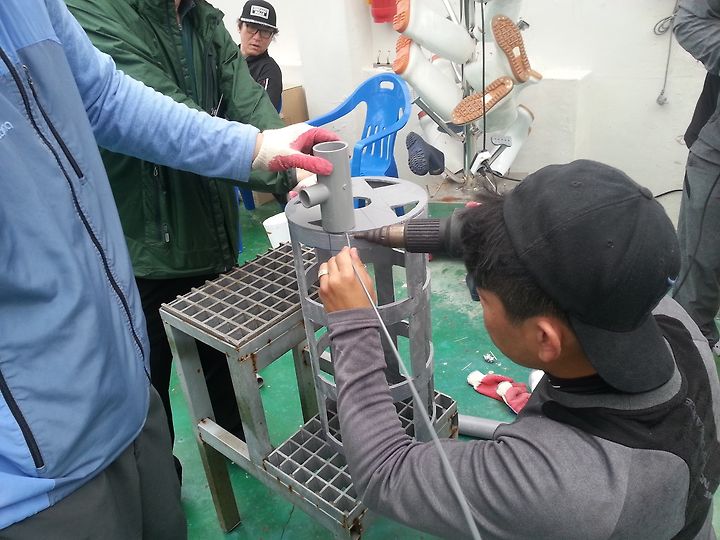

윗판의 배관 연결구에 집수배관을 끼워넣고 빠지지 않도록 PVC용접을 합니다.

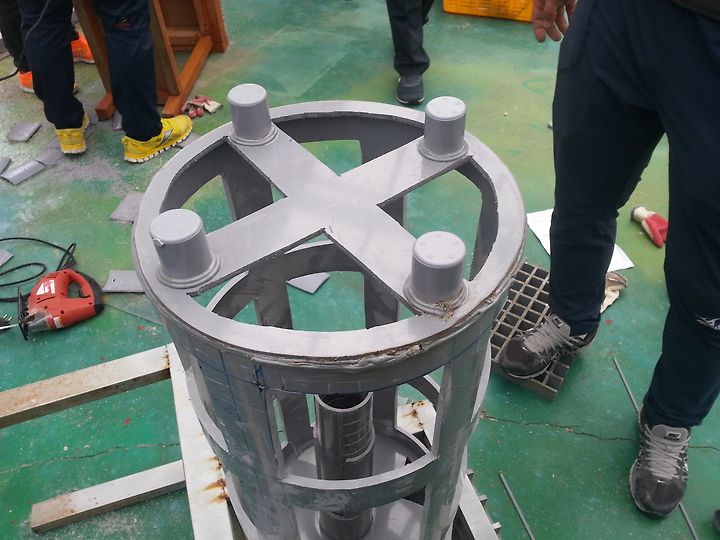

같은 방법으로 밑판을 용접하고 용접된 밑판에 4개의 다리를 용접한다.

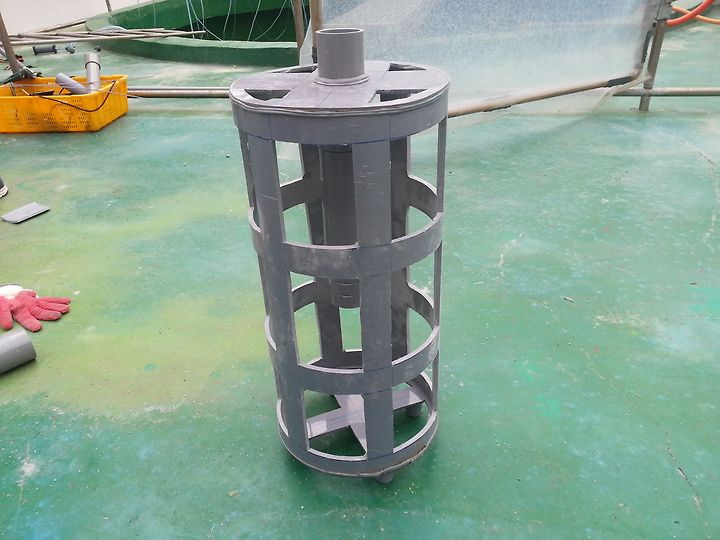

이렇게 완성된 환수용 집수장치 몸통입니다. 재단과 용접과정에서 먼지가 많이 붙어 있어 몸통에 모기장망을 붙이기 위해서는 먼저 물로 먼지를 깨끗하게 씻은 후 걸레 등으로 물기를 잘 닦아내야 합니다.

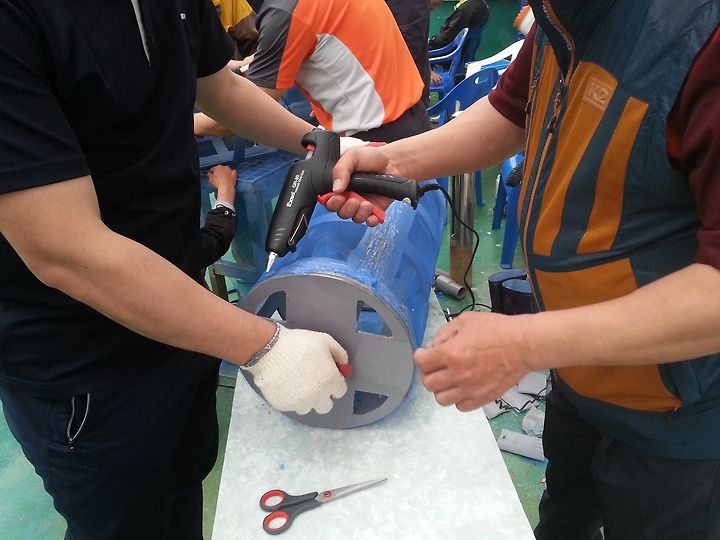

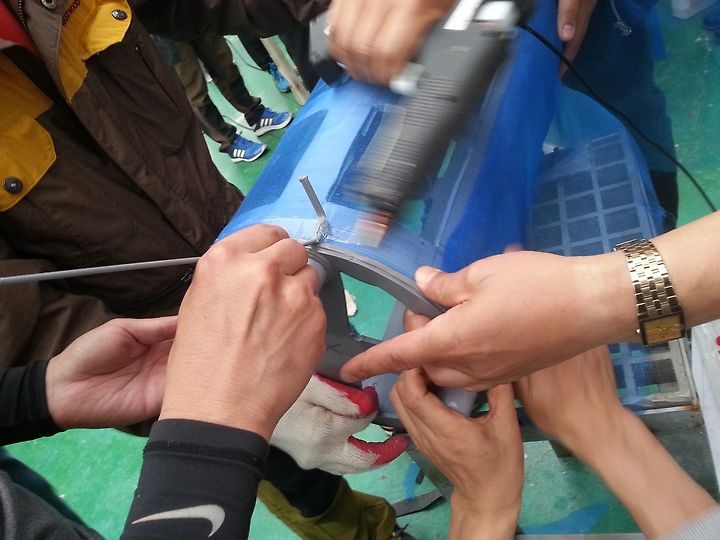

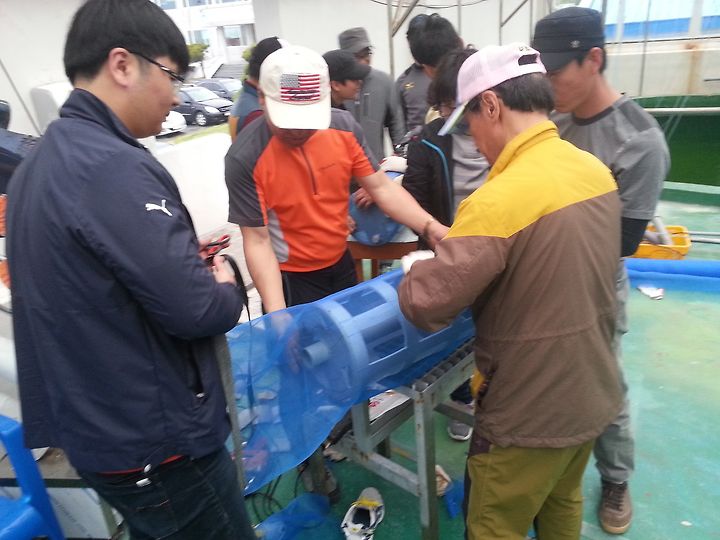

이제부터는 몸통에 거름망을 씌우는 작업을 합니다. 모기장 망을 씌운 후 글루건으로 붙입니다.
글루건으로 녹인 실리콘이 너무 뜨거우면 모기장도 함께 녹을 수 있으므로 주의해야 하며, 모기장이 녹지 않도록 살살 문질러 가며 붙이는 것이 좋습니다.
몸통의 옆은 물론 윗판과 밑판에도 모기장 망을 붙여 줍니다.

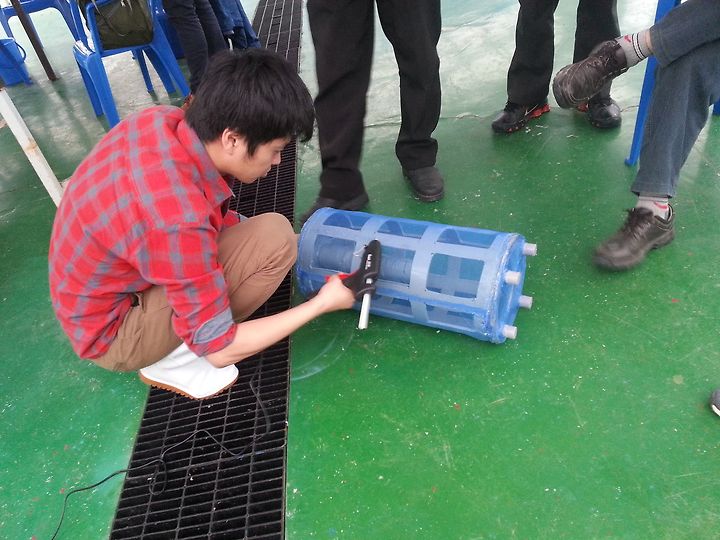

몸통에 모기장 망이 잘 붙도록 글루건을 촘촘하게 잘 문질러 주는 것이 좋습니다.

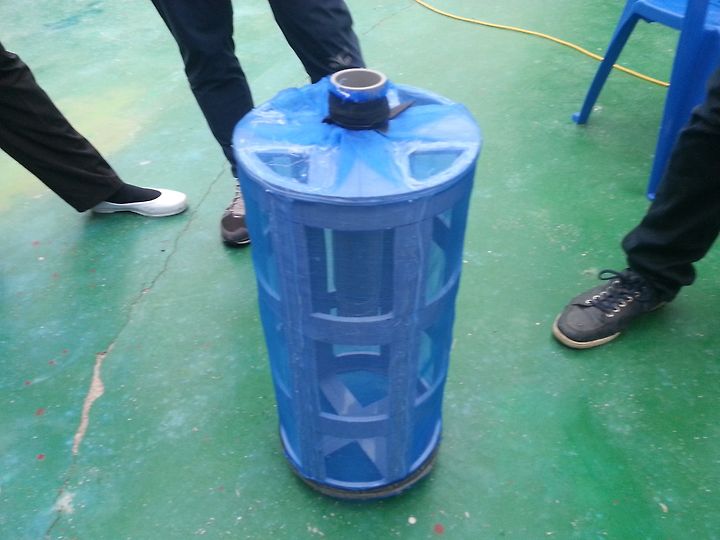

이제 환수용 거름망을 장착한 집수통이 완성되었습니다.
뽀얀 먼지를 뒤집어 쓰고 작업을 마친 조원들이 살짝 기념촬영을 합니다.
이제 벤츄리를 가동할 펌프에 연결할 일만 남았습니다.
모두 수고 하셨습니다. 벤츄리의 물이 잘 돌아가겠죠?
